खाद्य तेल की बोतल भरने की मशीनें: गुणवत्ता, विश्वसनीयता, उत्पादकता

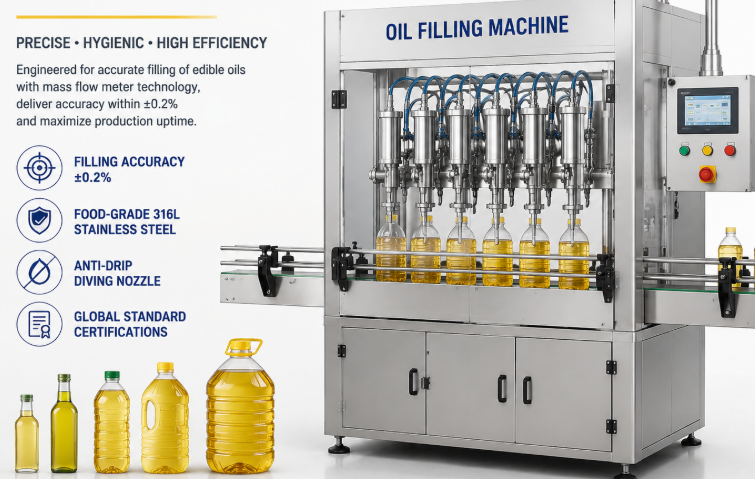

उच्च प्रदर्शन वाली खाद्य तेल की बोतल भरने वाली मशीनों में सटीक द्रव्यमान प्रवाह मीटर या सर्वो-संचालित पिस्टन तंत्र, मजबूत खाद्य-ग्रेड 316L स्टेनलेस स्टील निर्माण, और ±0.2% के भीतर भरने की सटीकता प्रदान करने, उत्पाद की बर्बादी को खत्म करने, वैश्विक मानक प्रमाणपत्रों में स्वच्छता अनुपालन प्राप्त करने और उच्च-चिपचिपापन खाद्य प्रसंस्करण सुविधाओं के लिए परिचालन अपटाइम को अधिकतम करने के लिए एंटी-ड्रिप डाइविंग नोजल तकनीक शामिल है।

विषयसूची

1. परिचय और बाज़ार संदर्भ

2. तेल भरने वाली मशीनों की वास्तुकला संबंधी बुनियादी बातें

3. गुणवत्ता एवं स्वच्छता के लिए प्रमुख इंजीनियरिंग सुविधाएँ

4. उत्पादकता और परिचालन विश्वसनीयता का अनुकूलन

5. क्षेत्रीय मानक और यूरोपीय बाज़ार प्राथमिकताएँ

6. तुलनात्मक मशीनरी विशिष्टता मैट्रिक्स

7. निष्कर्ष एवं रणनीतिक सिफ़ारिशें

परिचय और बाज़ार संदर्भ

एक स्वचालित तेल भरने की मशीन एक आवश्यक औद्योगिक समाधान है जिसे सख्त स्वच्छता स्थितियों के तहत खाद्य वसा और तेलों को सटीक रूप से मापने, वितरित करने और कंटेनरीकृत करने के लिए डिज़ाइन किया गया है।

वैश्विक खाद्य तेल उद्योग कठोर नियामक निरीक्षण के तहत काम करता है, जो अभूतपूर्व स्तर की सटीकता, स्वच्छता और दक्षता की मांग करता है। प्रसंस्करण संयंत्र प्रबंधकों और पैकेजिंग इंजीनियरों को अलग-अलग तेल की चिपचिपाहट से जुड़ी निरंतर चुनौतियों का सामना करना पड़ता है - हल्के सूरजमुखी और कैनोला तेल से लेकर घने जैतून, ताड़ और नारियल के तेल तक - तापमान-प्रेरित वॉल्यूमेट्रिक विस्तार, और सख्त एंटी-ड्रिप आवश्यकताएं। हाई-स्पीड तेल भरने वाली मशीन जैसे विशेष उपकरणों का उपयोग न्यूनतम उत्पाद वितरण, लगातार भरण स्तर और ग्लास, पीईटी और एचडीपीई कंटेनर प्रारूपों में पूर्ण संरचनात्मक अखंडता सुनिश्चित करता है।

आधुनिक तेल बॉटलिंग सुविधाओं में उत्पादकता काफी हद तक डाउनटाइम और लाइन चेंजओवर अंतराल को कम करने पर निर्भर करती है। उन्नत बॉटलिंग लाइनें मॉड्यूलर आर्किटेक्चर को एकीकृत करती हैं, जिससे 250 मिलीलीटर खुदरा कांच की बोतलों से लेकर 5 लीटर बल्क पीईटी जग तक के कंटेनर आकारों की निर्बाध हैंडलिंग और हेवी-ड्यूटी औद्योगिक ड्रम तक विस्तार की अनुमति मिलती है। बड़े औद्योगिक पैमाने पर लागू बहुमुखी पैकेजिंग मशीनरी कॉन्फ़िगरेशन की समीक्षा करने के लिए, ऑपरेटर उच्च क्षमता वाले तरल वितरण के यांत्रिक सिद्धांतों को समझने के लिए अक्सर स्वचालित औद्योगिक तरल पदार्थ भरने वाली लाइन सिस्टम का विश्लेषण करते हैं।

बाजार की आवश्यकताएं यह भी तय करती हैं कि मशीनरी को भरने के चरण के दौरान वायुमंडलीय ऑक्सीजन के संपर्क को खत्म करना चाहिए। ऑक्सीजन को विस्थापित करने, तेल ऑक्सीकरण को रोकने और उत्पाद शेल्फ जीवन को महत्वपूर्ण रूप से बढ़ाने के लिए नाइट्रोजन शुद्धिकरण प्रणाली को अक्सर भरने वाले चक्र में बनाया जाता है। नतीजतन, अत्याधुनिक तरल पैकेजिंग मशीनरी में निवेश सीधे तौर पर बेहतर लाभ मार्जिन, ब्रांड स्थिरता और नियामक अनुपालन से संबंधित है।

परिचालन युक्ति - तापमान मुआवजा : खाद्य तेल लगभग 0.07% से 0.09% प्रति डिग्री सेल्सियस के थर्मल विस्तार से गुजरते हैं। आधुनिक फिलिंग सिस्टम में परिवेशीय संयंत्र के तापमान में उतार-चढ़ाव के दौरान सटीक शुद्ध द्रव्यमान खुराक बनाए रखने के लिए पीएलसी नियंत्रण कार्यक्रम के भीतर वास्तविक समय तापमान संवेदन और स्वचालित वॉल्यूमेट्रिक मुआवजे को शामिल करना चाहिए।

तेल भरने वाली मशीनों की वास्तुकला संबंधी बुनियादी बातें

तेल भरने वाली मशीनें तीन प्राथमिक मीटरिंग आर्किटेक्चर का उपयोग करती हैं: सर्वो-संचालित वॉल्यूमेट्रिक पिस्टन फिलिंग, इलेक्ट्रोमैग्नेटिक/मास फ्लो मीटर फिलिंग, और इलेक्ट्रॉनिक नेट-वेट फिलिंग।

उपयुक्त कोर फिलिंग तंत्र का चयन करना लाइन डिजाइन में महत्वपूर्ण पहला कदम है। वॉल्यूमेट्रिक पिस्टन सिस्टम सटीक तेल की मात्रा खींचने और विस्थापित करने के लिए सटीक-मशीनीकृत सिलेंडर और सर्वो-नियंत्रित पिस्टन का उपयोग करते हैं। पिस्टन फिलर्स चिपचिपे उत्पादों को संभालने में उत्कृष्टता प्राप्त करते हैं और कठिन परिवेशीय परिस्थितियों में मजबूत प्रदर्शन प्रदान करते हैं। हालाँकि, क्योंकि वे मात्रा के आधार पर मापते हैं, परिवेश के तापमान में बदलाव के कारण होने वाले घनत्व में बदलाव के लिए लंबी उत्पादन पाली में सटीक खुराक बनाए रखने के लिए अंशांकन समायोजन की आवश्यकता होती है।

फ्लो मीटर भरने की तकनीक-विशेष रूप से कोरिओलिस मास फ्लो मीटर-प्रीमियम खाद्य तेल संचालन के लिए पसंदीदा समाधान के रूप में उभरा है। कोरिओलिस मीटर आयतन के बजाय सीधे द्रव द्रव्यमान को मापते हैं, जिससे सिस्टम तापमान, घनत्व और चिपचिपाहट में उतार-चढ़ाव के प्रति अभेद्य हो जाता है। इसके परिणामस्वरूप भरने की सटीकता ±0.1% से ±0.2% तक पहुंच जाती है। इसके अलावा, मास फ्लो मीटर सिस्टम में उत्पाद के संपर्क में कोई गतिशील यांत्रिक भाग नहीं होता है, जो यांत्रिक घिसाव को कम करता है और स्वचालित क्लीन-इन-प्लेस (सीआईपी) प्रक्रियाओं को सरल बनाता है।

नेट-वेट फिलिंग सिस्टम उच्च गति लोड कोशिकाओं का उपयोग करके वितरण के दौरान प्रत्येक कंटेनर का लगातार वजन करते हैं। फिलिंग वाल्व दो चरणों में संचालित होता है: एक उच्च गति वाला बल्क फिल जिसके बाद एक सटीक ट्रिकल फिनिश होता है। यह तंत्र गारंटी देता है कि उत्पाद लेबल पर बताया गया सटीक शुद्ध वजन वितरित किया जाता है, जो इसे 5L से 20L कंटेनर जैसे बड़ी क्षमता वाले कंटेनरों के लिए आदर्श बनाता है। उच्च गति थ्रूपुट और विशेष कंटेनर हैंडलिंग की मांग करने वाली प्रसंस्करण सुविधाओं के लिए, इंजीनियर स्वचालित तरल भरने वाले उपकरण को अपनाने से निरंतर परिचालन वेग बनाए रखते हुए सटीक वजन नियंत्रण की गारंटी मिलती है।

मुख्य खुराक वास्तुकला तुलना

1. सर्वो पिस्टन फिलिंग: उच्च यांत्रिक बल, गाढ़े बिना गरम तेल के लिए उत्कृष्ट, सीधा यांत्रिक रखरखाव, मध्यम प्रारंभिक पूंजी व्यय।

2. मास फ्लो मीटर भरना: गैर-संपर्क द्रव्यमान माप, घनत्व और तापमान परिवर्तन के लिए स्व-क्षतिपूर्ति, न्यूनतम रखरखाव, प्रीमियम भरने की गति।

3. नेट-वेट लोड सेल फिलिंग: पूर्ण वजन सटीकता की गारंटी, कंटेनर वजन भिन्नता के प्रति प्रतिरोधी, मध्यम से बड़े थोक कंटेनरों के लिए अत्यधिक उपयुक्त।

रखरखाव अंतर्दृष्टि - सील अखंडता : खाद्य तेल अनुप्रयोगों के लिए विटन और पीटीएफई सील की आवश्यकता होती है। लंबे समय तक फैटी एसिड के संपर्क में रहने पर मानक एनबीआर सील ख़राब हो जाते हैं, जिससे सूक्ष्म रिसाव और वाल्व स्टेम चिपचिपाहट होती है। हर 2,000 परिचालन घंटों में वायवीय वाल्व सील का निरीक्षण करें और बदलें।

गुणवत्ता एवं स्वच्छता के लिए प्रमुख इंजीनियरिंग सुविधाएँ

शीर्ष स्तरीय खाद्य तेल बॉटलिंग लाइनें सख्त उत्पाद शुद्धता की गारंटी के लिए बॉटम-अप डाइविंग नोजल, सक्रिय वैक्यूम ड्रिप कलेक्टर, सैनिटरी 316L पाइपिंग और स्वचालित सीआईपी चक्र को एकीकृत करती हैं।

उच्च गति से भरने के दौरान छींटे, झाग और टपकने से रोकने के लिए तेल प्रबंधन के लिए विशिष्ट इंजीनियरिंग डिजाइन विकल्पों की आवश्यकता होती है। एक प्राथमिक विशेषता सर्वो-एक्चुएटेड बॉटम-अप डाइविंग नोजल प्रणाली है। वितरण शुरू होने से पहले नोजल कंटेनर के निचले भाग में चला जाता है और तरल सतह के साथ समकालिक रूप से ऊपर उठता है। यह नियंत्रित चढ़ाई नोजल टिप को तेल के स्तर के ठीक नीचे डुबोए रखती है, जिससे हवा के प्रवेश, सतह पर बुलबुले बनने और बोतल की गर्दन पर छींटे पड़ने से रोका जा सकता है, जो अन्यथा बाद की कैपिंग और इंडक्शन सीलिंग से समझौता कर सकता है।

भरने के बाद टपकने को रोकना भी उतना ही महत्वपूर्ण है। कंटेनर धागों पर तेल की बूंदें बोतल के संदूषण, ढक्कन के खिसकने और डाउनस्ट्रीम पैकेजिंग में गड़बड़ी का कारण बनती हैं। आधुनिक नोजल में सकारात्मक चूस-बैक क्रिया या ड्रिप-संग्रह गर्त से सुसज्जित वायवीय कट-ऑफ वाल्व शामिल होते हैं जो भरने के चक्रों के बीच नोजल के नीचे स्वचालित रूप से विस्तारित होते हैं। किसी भी अतिरिक्त तेल की बूंदों को तुरंत मैनिफोल्ड में वापस खींच लिया जाता है या रीसर्क्युलेशन जलाशय में एकत्र कर लिया जाता है, जिससे पैकेजिंग के दौरान बोतल की प्राचीन सतह सुनिश्चित हो जाती है।

सैनिटरी इंजीनियरिंग के दृष्टिकोण से, बैक्टीरिया के आश्रय स्थलों को खत्म करने के लिए सभी संपर्क सतहों का निर्माण प्रमाणित AISI 316L स्टेनलेस स्टील से किया जाना चाहिए, जिसमें Ra <0.8 µm की आंतरिक सतह खुरदरापन रेटिंग हो। स्वचालित क्लीन-इन-प्लेस (सीआईपी) प्रणालियाँ गर्म पानी, कास्टिक वॉश और सैनिटाइज़िंग फ्लश को यांत्रिक डिससेप्शन की आवश्यकता के बिना फिलिंग ब्लॉक के माध्यम से प्रसारित करने की अनुमति देती हैं। एकीकृत हाई-ड्यूटी उत्पादन उपकरण का मूल्यांकन करते समय, प्लांट संचालक अक्सर रिंसिंग, फिलिंग, कैपिंग और लेबलिंग मॉड्यूल में एंड-टू-एंड स्वच्छता अनुपालन सुनिश्चित करने के लिए पूर्ण पैकेजिंग बॉटलिंग लाइन समाधानों का संदर्भ देते हैं।

स्वच्छ डिज़ाइन निर्देश

1. डाइविंग नोजल प्रोफाइल: मल्टी-स्टेज स्पीड प्रोफाइल (तेजी से भरना, धीमी गति से खत्म करना) अशांत सतह आंदोलन को कम करता है।

2. सेनेटरी वाल्व मैनिफ़ोल्ड्स: ट्राई-क्लैंप कनेक्शन और ज़ीरो-डेड-लेग वाल्व बॉडी तेल स्थिर जेब को रोकते हैं।

3. पर्यावरण संरक्षण: फिलिंग जोन के ऊपर लेमिनर एयरफ्लो HEPA बाड़े वायुजनित धूल संदूषण को रोकते हैं।

स्वच्छता रखरखाव युक्ति : आंतरिक तरल मार्गों से कार्बनिक फिल्म जमा को हटाने के लिए अपरिष्कृत या उच्च-चिपचिपापन तेलों को संसाधित करने के बाद हमेशा एक अनुमोदित खाद्य-ग्रेड क्षारीय डिटर्जेंट समाधान का उपयोग करके 85 डिग्री सेल्सियस पर थर्मल सीआईपी फ्लश करें।

उत्पादकता और परिचालन विश्वसनीयता का अनुकूलन

खाद्य तेल पैकेजिंग में उत्पादकता अनुकूलन निरंतर रैखिक या रोटरी गति, तेजी से उपकरण-कम कंटेनर चेंजओवर और एकीकृत पीएलसी-संचालित निगरानी पर निर्भर करता है।

परिचालन दक्षता को समग्र उपकरण प्रभावशीलता (ओईई) के माध्यम से मापा जाता है। हाई-स्पीड बॉटलिंग ऑपरेशन या तो हाई-हेड रोटरी सिस्टम (प्रति घंटे 6,000 से 24,000 बोतल तक की गति में सक्षम) या लचीली इनलाइन लीनियर सिस्टम (1,000 से 6,000 बोतल प्रति घंटे तक) का उपयोग करते हैं। रोटरी मशीनें चिकनी त्वरण वक्रों के साथ निरंतर कंटेनर गति प्रदान करती हैं, उच्च लाइन गति पर तरल स्लोशिंग को कम करती हैं। लीनियर फिलर्स अपनी कम टूलींग लागत और सरल रेसिपी समायोजन के कारण एक ही लाइन पर कई SKU आकारों का उत्पादन करने वाली सुविधाओं के लिए बेहतर लचीलापन प्रदान करते हैं।

नियोजित डाउनटाइम को कम करने के लिए टूल-रहित त्वरित-परिवर्तन तंत्र महत्वपूर्ण हैं। आधुनिक फिलिंग प्लेटफॉर्म में कन्वेयर गाइड रेल, नोजल पिच स्पेसिंग और एचएमआई टच स्क्रीन पैनल से सीधे नियंत्रित फिलर ऊंचाई के मोटर चालित समायोजन की सुविधा है। पूर्व-प्रोग्राम किए गए उत्पाद व्यंजन स्वचालित रूप से ऑपरेटर कंसोल से एक नया SKU चुनने पर स्ट्रोक की लंबाई, प्रवाह दर, डाइविंग प्रोफाइल और कन्वेयर गति को समायोजित करते हैं, जिससे लाइन चेंजओवर का समय घंटों से घटकर 15 मिनट से कम हो जाता है।

मशीन नियंत्रण वास्तुकला में एकीकृत पूर्वानुमानित स्वास्थ्य निदान द्वारा विश्वसनीयता को और बढ़ाया जाता है। मुख्य ड्राइव पर कंपन सेंसर, सर्वो मोटर्स पर वास्तविक समय की वर्तमान निगरानी, ​​और लाइन-जाम डिटेक्शन सेंसर भयावह यांत्रिक विफलताओं को रोकते हैं। जब कोई छोटी-मोटी खराबी होती है - जैसे कि गायब कंटेनर या गलत संरेखित बोतल - तो सिस्टम एक स्वचालित नोजल बाईपास करता है, जिससे कन्वेयर पर तेल के वितरण को रोका जा सकता है और लाइन को बिना रुके चालू रखा जा सकता है।

उत्पादकता रखरखाव निर्देश : हर महीने सर्वो टाइमिंग बेल्ट और मैकेनिकल लीडस्क्रू का नियमित रूप से निरीक्षण करें। सुनिश्चित करें कि मुख्य ड्राइव असेंबली पर यांत्रिक घिसाव को खत्म करने के लिए स्वचालित स्नेहन पंप स्वच्छ, खाद्य-ग्रेड ग्रीस स्तर बनाए रखें।

क्षेत्रीय मानक और यूरोपीय बाज़ार प्राथमिकताएँ

यूरोपीय खरीदार सीई सुरक्षा निर्देशों, उच्च ऊर्जा दक्षता, एकीकृत विस्फोट-प्रूफ (एटेक्स) विकल्पों और पर्यावरण के अनुकूल हल्के कंटेनर हैंडलिंग के सख्त अनुपालन को प्राथमिकता देते हैं।

यूरोपीय प्रसंस्करण सुविधाओं या यूरोपीय संघ के मानकों का पालन करने वाली वैश्विक बहुराष्ट्रीय कंपनियों को मशीनरी की आपूर्ति करते समय, उपकरण इंजीनियरिंग को कड़े संरचनात्मक, सुरक्षा और पर्यावरण नियमों का पालन करना होगा। मशीनरी डिज़ाइन में सीई मार्किंग, पॉलीकार्बोनेट या सख्त ग्लास गार्डिंग के साथ पूरी तरह से संलग्न सुरक्षा इंटरलॉक और ईएन आईएसओ 13849-1 मानक के अनुसार दोहरे चैनल सुरक्षा रिले शामिल होने चाहिए। इन बाज़ारों में ऑपरेटर एर्गोनोमिक डिज़ाइन, कम शोर उत्सर्जन (<75 डीबी), और रखरखाव कर्मियों के लिए आसान पहुंच को बहुत पसंद करते हैं।

उपकरण इस तरह क्यों डिज़ाइन किया गया है: मुख्य ग्राहक फोकस क्षेत्र

1. संरचनात्मक स्वच्छता और सफ़ाई: यूरोपीय ग्राहक क्षैतिज सपाट सतहों के बिना खुले फ्रेम वाले स्टेनलेस स्टील ट्यूबलर चेसिस डिज़ाइन को पसंद करते हैं, जो धुलने वाले पानी के जमाव और धूल के संचय को रोकते हैं।

2. टिकाऊ हल्के पैकेजिंग हैंडलिंग: प्लास्टिक के कम उपयोग पर जोर देने वाले यूरोपीय निर्देशों के साथ, आधुनिक तेल भरावकर्ताओं को गर्दन की क्लैंपिंग या कैपिंग के दौरान कंटेनर विरूपण के बिना बेहद पतली पीईटी बोतलों को संभालना चाहिए।

3. ऊर्जा दक्षता और स्मार्ट नियंत्रण: प्रीमियम IE3/IE4 उच्च दक्षता वाली मोटरें, पुनर्योजी ड्राइव, और OPC-UA उद्योग 4.0 डेटा निर्यात इंटरफेस के साथ सीमेंस या एलन-ब्रैडली पीएलसी नियंत्रण आर्किटेक्चर मानक आवश्यकताएं हैं।

4. एटेक्स/सुरक्षा विकल्प: अस्थिर विलायक-निकाले गए तेलों को संभालने या खतरनाक धूल/गैस वातावरण में काम करने वाली सुविधाओं के लिए, लौ-प्रूफ विद्युत बाड़े और विस्फोट-प्रूफ मोटर आवश्यक कॉन्फ़िगरेशन हैं।

इंजीनियरिंग सिद्धांत - डिज़ाइन उद्देश्य : अग्रणी इंजीनियर बॉटम-माउंटेड मैकेनिकल लिंकेज की तुलना में टॉप-माउंटेड सर्वो ड्राइव को प्राथमिकता क्यों देते हैं? टॉप-माउंटेड ड्राइव संवेदनशील विद्युत और यांत्रिक घटकों को फिलिंग लाइन के ऊपर अलग कर देते हैं, जिससे तेल टपकने या धुलने वाले तरल पदार्थ को ड्राइव हाउसिंग में प्रवेश करने से रोका जाता है, जिससे घटक सेवा जीवन चौगुना हो जाता है।

तुलनात्मक मशीनरी विशिष्टता मैट्रिक्स

विस्तृत तकनीकी विशिष्टताएँ इंजीनियरिंग टीमों को उपकरण एकीकरण से पहले संरचनात्मक और विद्युत अनुकूलता का मूल्यांकन करने में सक्षम बनाती हैं।

नीचे दिया गया मैट्रिक्स तीन प्राथमिक औद्योगिक मशीन वर्गों में मानक इंजीनियरिंग मापदंडों की रूपरेखा देता है, जो खरीद विनिर्देश दस्तावेजों के लिए एक अनुभवजन्य आधार रेखा प्रदान करता है।

निष्कर्ष एवं रणनीतिक सिफ़ारिशें

उच्च गुणवत्ता वाली खाद्य तेल की बोतल भरने की मशीन में निवेश करने के लिए खुराक सटीकता, स्वच्छ डिजाइन, परिचालन लचीलापन और स्वामित्व की कुल लागत को संतुलित करने की आवश्यकता होती है।

संक्षेप में कहें तो, सही तेल भरने की प्रणाली का चयन द्रव चिपचिपापन विशेषताओं, कंटेनर आवश्यकताओं और आवश्यक उत्पादन थ्रूपुट को समझने पर निर्भर करता है। डाइविंग एंटी-ड्रिप नोजल के साथ मास फ्लो मीटर या सर्वो-पिस्टन तकनीक को लागू करने से सीमित सीमा के भीतर सटीकता सुनिश्चित होती है, जिससे वार्षिक उत्पाद वितरण में भारी कमी आती है। इसके अलावा, सैनिटरी 316एल स्टेनलेस स्टील मानकों का पालन करना और स्वचालित सीआईपी प्रोटोकॉल को एकीकृत करना पूर्ण खाद्य सुरक्षा अनुपालन और ब्रांड सुरक्षा सुनिश्चित करता है।

लाइन विस्तार या उन्नयन की योजना बनाते समय, पैकेजिंग इंजीनियरों को टूल-कम चेंजओवर क्षमताओं, मजबूत पीएलसी डायग्नोस्टिक नियंत्रण और एर्गोनोमिक सुरक्षा सुविधाओं को प्राथमिकता देनी चाहिए। दीर्घकालिक उत्पादन आवश्यकताओं और यूरोपीय सुरक्षा मानकों के साथ मशीन विनिर्देशों को संरेखित करके, विनिर्माण सुविधाएं उच्च परिचालन विश्वसनीयता, अधिकतम ओईई और पूंजी निवेश पर तेजी से रिटर्न प्राप्त कर सकती हैं।
